起源の場所:
中国
ブランド名:
ATET
証明:
ISO
セラミック素体の補強剤として使用されるリグノスルホン酸ナトリウム
リグノスルホン酸ナトリウム：
セラミック製造においては、技術的要件を満たすために様々な添加剤が加えられています。セラミック素体の強度を向上させるために、適切な量の有機高分子増強剤（一時的な接着剤とも呼ばれる）を添加することで、分子の長鎖架橋を利用し、セラミック粒子を囲んで連結し、応力下での粒子の変位を防ぎます。焼成プロセスにおいて、温度が400～500℃に達すると、増強剤は炭化し、燃焼損失を起こし、少量の灰分を残しますが、焼成製品の物理化学的特性に悪影響はありません。リグノスルホン酸ナトリウムの効果は非常に良好です。
実際、リグノスルホン酸ナトリウムはセラミック製造において、粉末減水剤、研磨助剤、離型剤、釉薬分散剤としても使用されます。リグノスルホン酸ナトリウムをセラミック粉末の減水剤として使用する場合、添加量0.3%（乾燥重量比）でスラリーの水分を約5%削減し、流動性を向上させ、チクソトロピーを低減し、浸透性を改善し、スラリーを乾燥しやすくします。研磨助剤として使用する場合、添加量は乾燥材料重量の約0.3%で、積載量を約30%増加させ、研磨水を約10%削減し、研磨時間を20%以上短縮し、研磨効率を約25%向上させます。釉薬分散剤として使用する場合、添加量は通常、乾燥釉薬スラリーの約0.5%で、研磨効率を向上させ、色を均一に分散させ、釉薬の懸濁性および流動性を向上させ、釉薬の浸透深度を調整し、色柄の効果を向上させ、美しい流動模様を生成し、アンティーク容器の製造においてよりリアルな効果を生み出すことができます。
| いいえ | 項目 | 標準値 | 試験結果 |

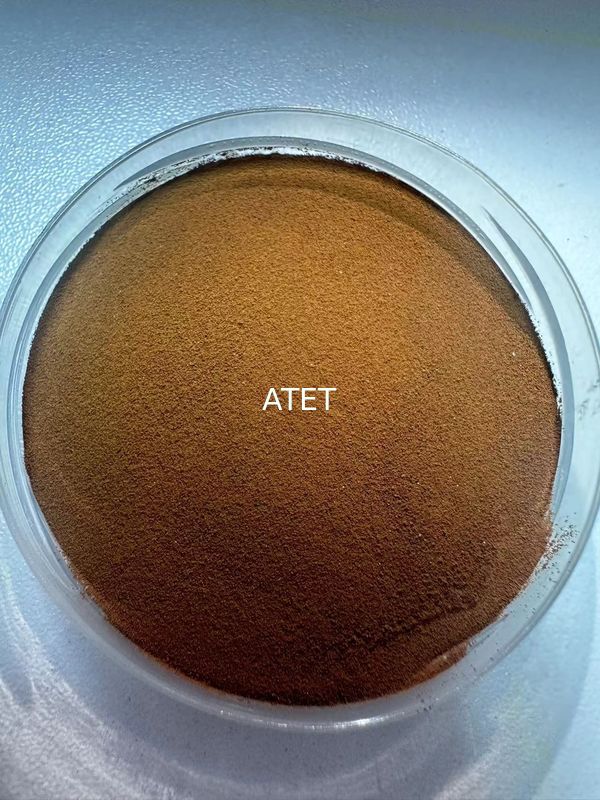

| 1 | 外観 | 暗褐色粉末 | 要件を満たす |
| 2 | PH値 | 10-13 | 11.37 |
| 3 | 乾燥物質 | 93%以上 | 93.50 |
| 3 | 水分 | 5%以下 | 3.46 |
| 4 | リグノスルホン酸 | 50%以上 | 53.40 |
| 5 | 総還元物質 | 8.0%以下 | 6.47 |
| 6 | 無機塩 | 1.0%以下 | 0.42 |
よくある質問：
Q1. 貴社で利用可能な支払い方法は？
回答：T/T、L/C、D/A、D/P、Western Union、MoneyGram
Q2. サンプルを入手するにはどうすればよいですか？
回答：無料サンプルを提供します。ただし、送料はお客様負担となります。正式な取引が発生した場合、このサンプルの送料は返金いたします。
Q3. 提供される商品が資格を満たしていることをどのように保証できますか？
回答：サンプル、COA、MSDSなどを提供して品質を保証します。また、製品の各バッチは工場でテストされ、品質が合格した場合にのみ工場から出荷されることを約束します。
Q4. 最良の価格を得るにはどうすればよいですか？
回答：市場情報と原材料の価格変動傾向を適時に提供し、最も
お問い合わせを直接お送りください
